幅620mm Roll to Roll 小~中サイズ個片用 MR622-GFR

幅620mm Roll to Roll 小~中サイズ個片用
MR622-GFR

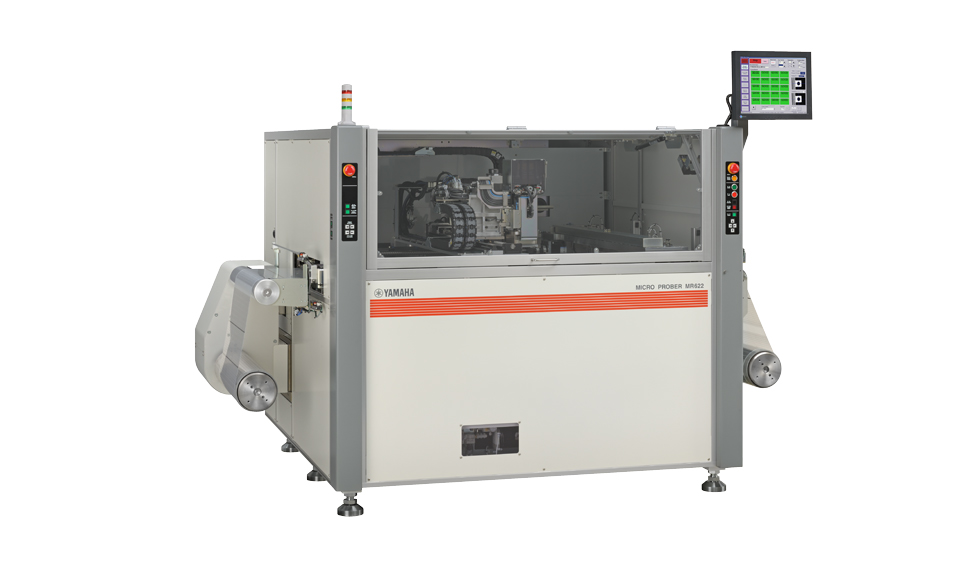

[画像]幅620mm Roll to Roll 小~中サイズ個片用 MR622-GFR
620mm幅ロール搬送タイプ。小~中サイズ個片の検査に最適。高精度±5μmの導通・絶縁検査が可能です。傷つけにくいグリップフィード方式でワークを送ります。

ワーク

対象ワーク
  • タッチパネル(ITO)

    タッチパネル(ITO)

最大ワークサイズ ロール幅:620mm
最大検査治具サイズ 回転時:φ200mm 非回転時:275 x 100mm
ワーク搬送方式 供給:ロール 排出:ロール

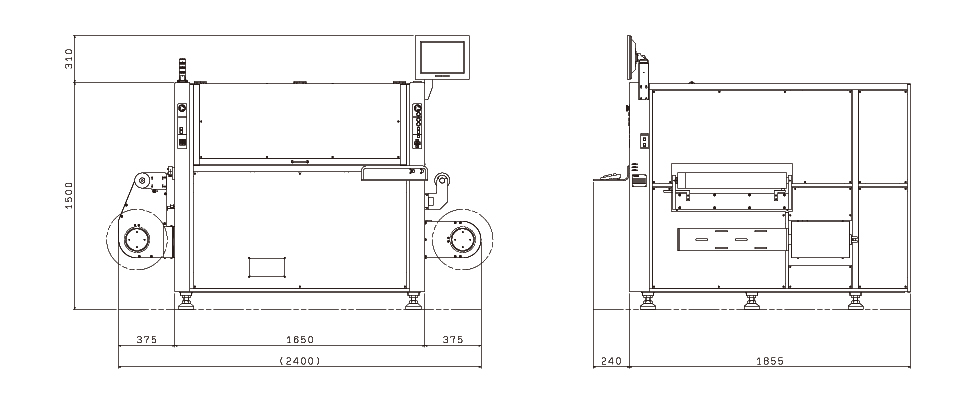

外形寸法

MR622-GFR
[画像]外形寸法 MR622-GFR

スペック

モデル名 MR622-GFR
型式 MR622-GFR-M5S
対象ワーク タッチパネル
検査能力 最大検査ポイント数 上ヘッド:1,534ポイント/下ヘッド:894ポイント
ワークサイズ ロール幅:350mm~620mm
最大検査可能範囲※1 (X)600mm/(Y)600mm
最大検査治具サイズ 回転時:φ200mm/非回転時:(X)275 x (Y)100mm
位置決め精度※2 ±5μm
検査仕様 判定方式 導通/絶縁(判別抵抗値に基づくOK/NG判定)
導通検査※2 検査判定値:2端子検査 10Ω~10kΩ(0.5mA、10mA)
4端子検査  1mΩ~500Ω(10mA、40mA、100mA)
開放電圧:15V~50V
判定制度:2端子検査 ±10%(50Ω~10kΩ)、±5Ω(10Ω~50Ω)
4端子検査 ±10%(1mΩ~500Ω)
絶縁検査※2 検査判定値:100kΩ~100MΩ
検査電圧:50V~250V
判定精度:±10%
オプション マイクロショート検査、スパーク検査、加熱検査、非接触検査
ワーク搬送 供給/排出 ロール
画像処理 カメラ視野 (X)2.4 x (Y)1.8mm(標準)
パターン検出 グレースケールによるパターン認識
照射方式 透過照明、反射照明
ハードウェア インターフェース LAN・USB
ディスプレイ タッチパネル付き15インチ液晶ディスプレイ
ソフトウェア OS Windows7
生産支援機能 自動治具補正、検査結果log出力、自動リトライ検査、
治具ストローク数カウント
使用環境 本体重量 約2,300kg
電源 単相 AC180~240V 50/60Hz 6kVA
ドライエアー 0.5MPa
  1. 実際の検査範囲は治具形状、把持範囲等による
  2. 弊社性能試験にて
