大判シート対応モデル・自動供給排出対応 MR612-A

大判シート対応モデル・自動供給排出対応
MR612-A

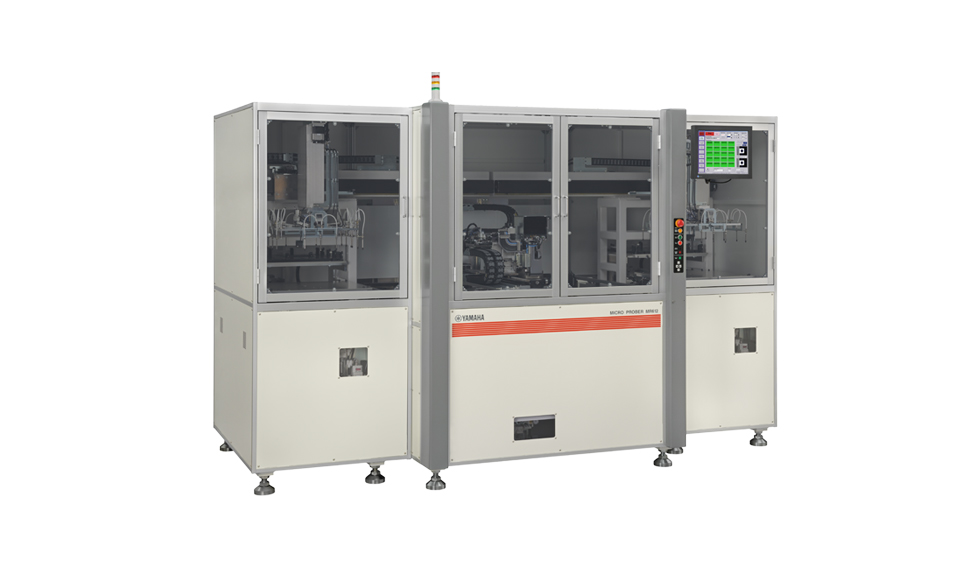

[画像]大判シート対応モデル・自動供給排出対応 MR612-AA
自動でワークの供給・排出を行う全自動タイプ。最大610×510mmの大判シートに対応します。高精度±5μmの導通・絶縁検査が可能。省人化に貢献します。

ワーク

対象ワーク
  • [画像]フレキシブル基板

    フレキシブル基板

  • [画像]リジッドフレックス基板

    リジッドフレックス基板

  • [画像]FC-CSP基板

    FC-CSP基板

  • [画像]FC-BGA基板

    FC-BGA基板

最大ワークサイズ (X)610 x (Y)500mm
最大検査治具サイズ 回転時:φ200mm 非回転時:275 x 100mm
ワーク搬送方式 供給:自動 排出:自動

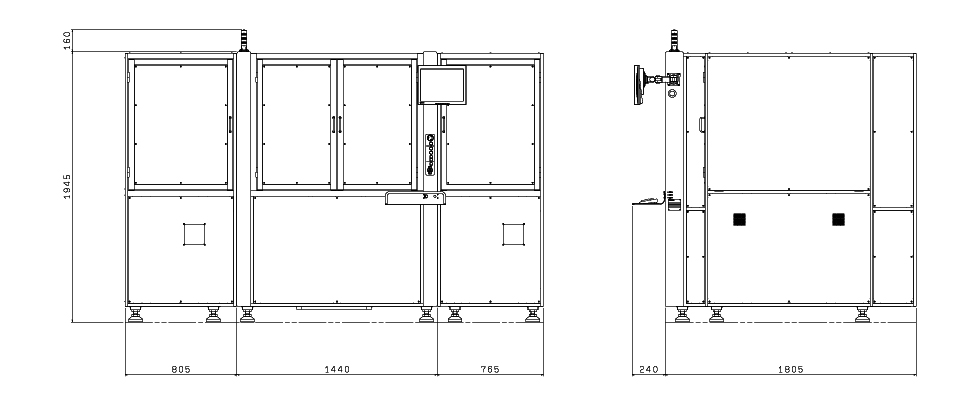

外形寸法

MR612-A
[画像]MR612-A

スペック

モデル名 MR612-A
型式 MR612-A-DM5S
対象ワーク フレキシブル基板、リジッドフレックス基板、半導体パッケージ基板
検査能力 最大検査ポイント数 上ヘッド:2,046ポイント/下ヘッド:2,046ポイント
ワークサイズ (X)150~610mm/(Y)150~500mm
最大検査可能範囲※1 ワーク四隅から(X)7.5 x (Y)9.0mmを除いた範囲
最大検査治具サイズ 回転時:φ200mm/非回転時:(X)275 x (Y)100mm
位置決め精度※2 ±5μm
検査仕様 判定方式 導通/絶縁(判別抵抗値に基づくOK/NG判定)
導通検査※2 検査判定値:2端子検査 10Ω~10kΩ(0.5mA、10mA)
4端子検査  1mΩ~500Ω(10mA、40mA、100mA)
開放電圧:15V~50V
判定制度:2端子検査 ±10%(50Ω~10kΩ)、±5Ω(10Ω~50Ω)
4端子検査 ±10%(1mΩ~500Ω)
絶縁検査※2 検査判定値:100kΩ~100MΩ
検査電圧:50V~250V
判定精度:±10%
オプション マイクロショート検査、スパーク検査、加熱検査、非接触検査
ワーク搬送 供給/排出 自動
画像処理 カメラ視野 (X)2.4 x (Y)1.8mm(標準)
パターン検出 グレースケールによるパターン認識
照射方式 透過照明、反射照明
ハードウェア インターフェース LAN・USB
ディスプレイ タッチパネル付き15インチ液晶ディスプレイ
ソフトウェア OS Windows7
生産支援機能 自動治具補正、検査結果log出力、自動リトライ検査、
治具ストローク数カウント
使用環境 本体重量 約2,650kg(ワーク自動供給、排出ユニットを含む)
電源 単相 AC180~240V 50/60Hz 6kVA
ドライエアー 0.5MPa
  1. 実際の検査範囲は冶具形状、把持範囲等による
  2. 弊社性能試験にて
