自動供給排出 高推力モデル T501P-HA

自動供給排出 高推力モデル
T501P-HA

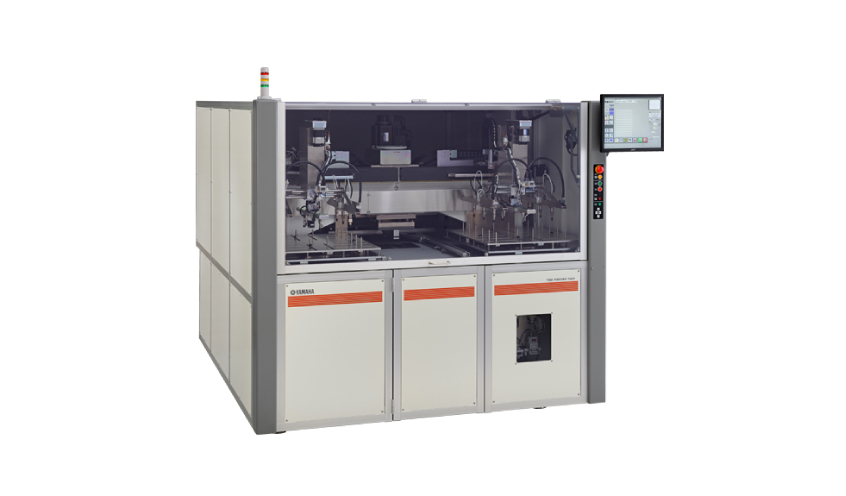

[画像]高推力モデル 自動供給排出対応 T501P-HA
自動でワークの供給・排出を行う全自動タイプ。高速0.60秒/穴、高精度±20μmで推力5tのトリミング加工が可能。省人化に貢献します。

ワーク

対象ワーク
  • [画像]フレキシブル基板

    フレキシブル基板

  • [画像]リジッドフレキ基板

    リジッドフレキ基板

  • [画像]リジッド基板

    リジッド基板

  • [画像]タッチパネル

    タッチパネル

  • [画像]金属板 等

    金属板 等

最大ワークサイズ (X)510 x (Y)610mm
ワーク搬送方式 自動
推力 約5t

外形寸法

T501P-HA

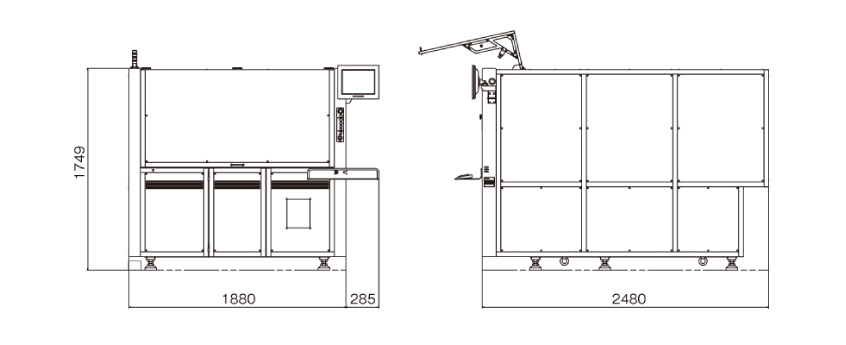

[画像]外形寸法 T501P-HA

スペック

モデル名 T501P
型式 T501P-HA
対象ワーク フレキシブル基板、各種フィルム材、硬質基板 等
加工能力 ワークサイズ (X)150~510mm/(Y)150~610mm
加工範囲※1 ワーク四隅から(X)12 x (Y)55mmを除いた範囲
加工精度※2 ±20μm
加工速度※2 0.6秒/ショット
パンチヘッド パンチヘッド数 1
推力 約49,000N(5,000kgf)
金型 最大金型
抜きサイズ
(X)150mm/(Y)150mm
最大刃型
抜きサイズ
(X)265mm/(Y)195mm
RFID内臓
ワーク搬送 供給/排出 自動
画像処理 カメラ視野 (X)4.8 x (Y)3.6mm(標準)
パターン検出 グレースケールによるパターン認識
照射方式 透過照明、反射照明
ハードウェア インターフェース LAN・USB
ディスプレイ 17インチ液晶ディスプレイ
ソフトウェア OS Windows7
生産支援機能 抜きずれ測定、NGパンチ最適、パンチ経路自動生成、パンチオフセット自動補正、抜きずれ精度測定、測定結果出力、金型ショット数カウント
使用環境 本体重量 約3,000kg
電源 三相 AC180~240V 50/60Hz 5kVA
ドライエアー 0.5MPa
  1. 実際の検査範囲は治具形状、把持範囲等による
  2. 弊社性能試験にて
