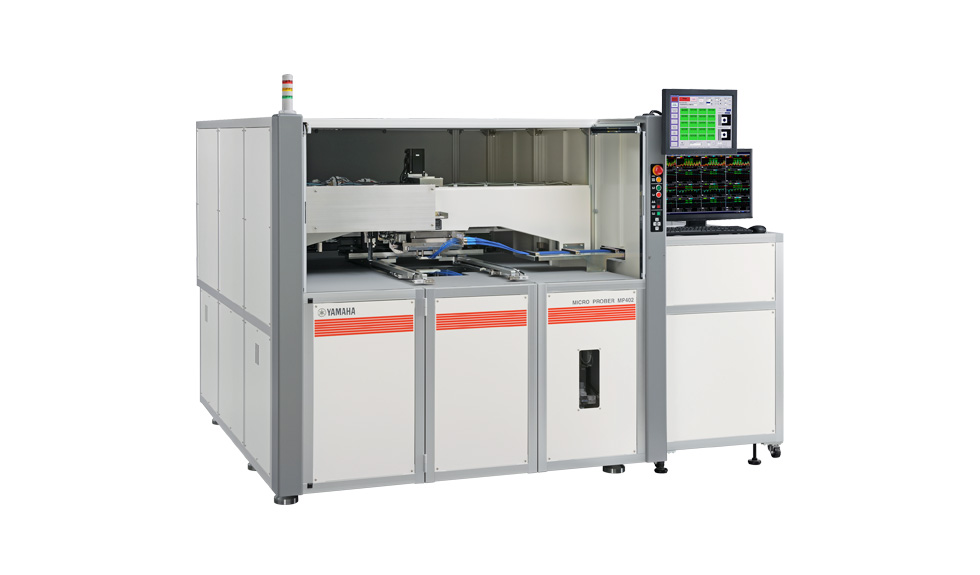

高周波特性測定機 MP502 / MP502-A
高周波特性測定機
MP502 / MP502-A
MP502 / MP502-A
コンタクト位置決め精度±20μmの周波数特性測定が可能です。自動供給・排出にも対応。
ワーク
| 対象ワーク |
|
|---|
| 最大ワークサイズ | (X)510 x (Y)610mm |
|---|---|
| 最大検査治具サイズ | (X)200 x (Y)200mm |
| ワーク搬送方式 | 供給：手動 排出：手動（MP502-A 供給：自動 排出：自動） |

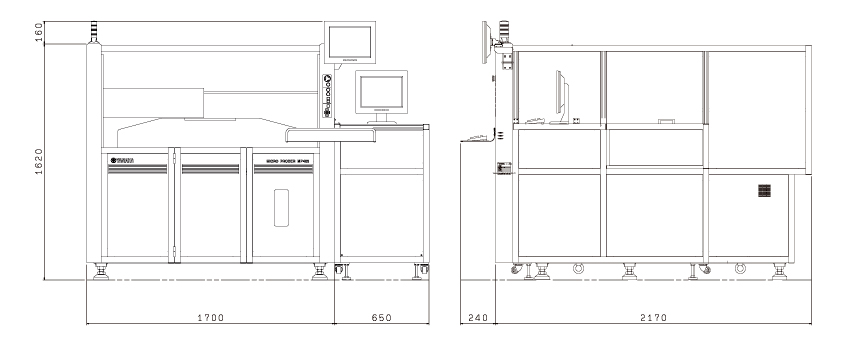

外形寸法
MP502
スペック
| モデル名 | MP502 | MP502-A | |
|---|---|---|---|
| 対象ワーク | 高速伝送回路を有するリジッド基板、フレックス基板、リジッドフレックス基板 等 | ||
| 検査能力 | ワークサイズ | (X)150～510mm／(Y)150～610mm | |
| 最大検査治具サイズ | (X)200 x (Y)200mm | ||
| 位置決め精度※1 | ±20μm | ||
| ワーク搬送 | 供給／排出 | 手動 | 自動 |
| 使用環境 | 本体重量 | 約2,500kg | 約3,000kg |
| 測定項目※2 | 挿入損失、反射損失、VSWR（電圧定在波比）、アイソレーション、特性インピーダンス 等 | ||
- 自社性能試験における相対位置決めの繰り返し精度の値を示します。
- 検査可能な項目および各項目の検査性能は、ネットワーク・アナライザの仕様・性能により異なります。
